Программирование драйверов Windows



Пакеты IRР


Практически весь процесс ввода/вывода, имеющий место в Windows, является пакетно-управляемым. Отдельная транзакция ввода/вывода описывается рабочим рецептом, предписывающим драйверу, что делать. При помощи IRP прослеживается также обработка запроса в подсистеме ввода/вывода. Этот рабочий рецепт имеет форму структуры данных, называемой I/o Request Packet (IRP) &#8212 пакет запроса на ввод/вывод.

При каждом запросе из программного кода клиента драйвера на выполнение операции ввода/вывода, включая IOCTL запросы (управляющие воздействия на аппаратуру), Диспетчер ввода/вывода выделяет под IRP область нестраничной памяти. Определив по дескриптору открытого файла, к какому драйверу и объекту устройства адресовано обращение, и по запрошенному коду операции ввода/вывода (IRP_MJ_Xxx), Диспетчер передает сформированный пакет IRP в соответствующую рабочую (см.ниже) процедуру драйвера. (Следует отметить, что для доступа из программного кода клиента применяется "файловая абстракция" процесса взаимодействия с драйвером &#8212 открытие, чтение, запись, дескрипторы и т.п.)

Пакеты IRP являются структурами данных переменной длины, и состоят из стандартного заголовка, содержащего общую учетную информацию, и одного или нескольких блоков параметров, называемых I/O stack location &#8212 ячейкой стека ввода/вывода.

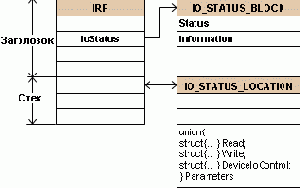

Рис. 8.1

Структура пакета IRP
